单片机硬件电路调试,单片机硬件电路调试概述

单片机硬件电路调试是单片机开发过程中的重要环节，它直接关系到系统的稳定性和可靠性。调试过程主要包括静态调试和动态调试两个阶段。静态调试主要在电路板设计完成后，未通电前进行，目的是检查电路设计是否存在错误；动态调试则是在电路板通电后进行，目的是验证电路的实际工作状态是否符合设计要求。

静态调试主要针对电路板的设计和元件安装进行检查，以下是一些常见的静态调试方法：

原理图核对

将电路板的设计图纸与原理图进行核对，确保电路板上的元件布局、引脚连接等与原理图一致。

元件检查

检查电路板上的元件是否正确安装，型号、规格是否符合设计要求，是否存在虚焊、漏焊等问题。

电源系统检查

检查电源电压的辐值和极性是否正确，是否存在电源短路、极性错误等问题。

总线检查

检查地址、数据和控制总线是否连接正确，是否存在错线、开路和短路等问题。

动态调试主要针对电路板通电后的工作状态进行检查，以下是一些常见的动态调试方法：

目测检查

观察电路板上的元件是否有异常发热、冒烟、烧毁等现象。

万能表测试

使用数字万能表测试电路板上的电压、电流、电阻等参数，与设计要求进行对比。

逻辑分析仪测试

使用逻辑分析仪测试电路板上的信号波形，与设计要求进行对比。

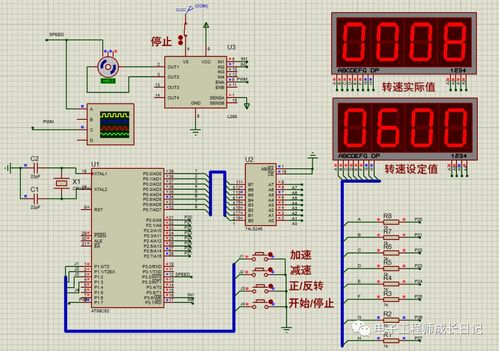

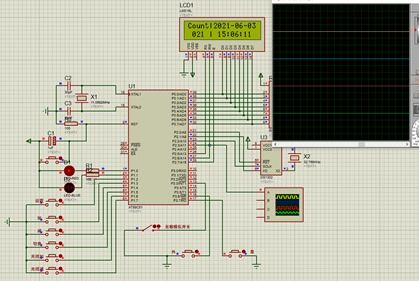

软件仿真

使用仿真软件对电路板进行仿真测试，验证电路板的功能是否正常。

在进行单片机硬件电路调试时，以下技巧和注意事项有助于提高调试效率：

逐步调试

在调试过程中，应逐步检查各个模块的功能，避免一次性检查过多模块导致问题难以定位。

记录调试过程

在调试过程中，记录下遇到的问题、解决方案和调试结果，有助于后续的维护和改进。

注意安全

在调试过程中，注意操作安全，避免因误操作导致电路板损坏或人身伤害。

单片机硬件电路调试是单片机开发过程中的重要环节，通过静态调试和动态调试，可以确保电路板的功能正常、稳定可靠。掌握调试技巧和注意事项，有助于提高调试效率，为单片机开发提供有力保障。
